项目概览
Diagram Design 是一个专为 Claude Code、Codex 和 Pi 设计的智能体技能，旨在生成编辑级质量的独立 HTML 文件图表。与通常产生通用圆角框的标准 AI 输出不同，该工具提供 27 种不同的视觉类型，包括流程图、序列图和状态机。其输出依赖于静态 HTML 和 SVG，无需 JavaScript、构建步骤或外部图像依赖。
该项目专注于语义模式，将行为描述与布局分离。这种方法允许队列行为、策略跟踪或信任边界等复杂概念映射到现有的视觉类型，而无需无限扩充图表库。系统默认为静态输出以实现最大兼容性，但支持可选的无障碍动画以进行有序解释。
开发遵循文档优先的哲学，特定的验证门禁确保了可访问性、皮肤一致性以及 draw.io 和 Mermaid 源文件的导入路径完整性。该仓库不使用版本化发布；安全修复直接应用于主分支上的最新提交。
为什么现在变热
- 在 GitHub 上排名第 1，获得 2,951 颗星，反映了对更好的 AI 生成视觉效果的强烈需求。
- 解决了标准 AI 模型产生“通用圆角框”图表的具体痛点。
- 引入了“循环”（具有共享内存中心的飞轮）和语义系统模式等 2.3 版本的新功能。
- 提供独立的自包含工作流，消除了对 Figma 或复杂设计工具的依赖。
解决什么问题
- 标准 AI 编码智能体生成的视觉图表往往过于通用，与专业设计标准冲突。
- 在 Figma 等工具中手动绘制图表会产生摩擦并中断开发工作流。
- 现有的图表库（如 Mermaid）可能产生“劣质”输出——不一致或混乱的视觉效果。
- 从 draw.io 等工具导入现有图表往往会导致语义保真度或视觉质量的损失。
工作原理
- 用户在 Claude Code、Codex 或 Pi 中调用 Diagram Design 技能。
- 智能体根据请求的语义模式从 27 种视觉类型中进行选择。
- 该技能使用 SVG 生成自包含的 HTML 文件。
- 输出可直接在浏览器中渲染或嵌入文档，无需构建步骤。

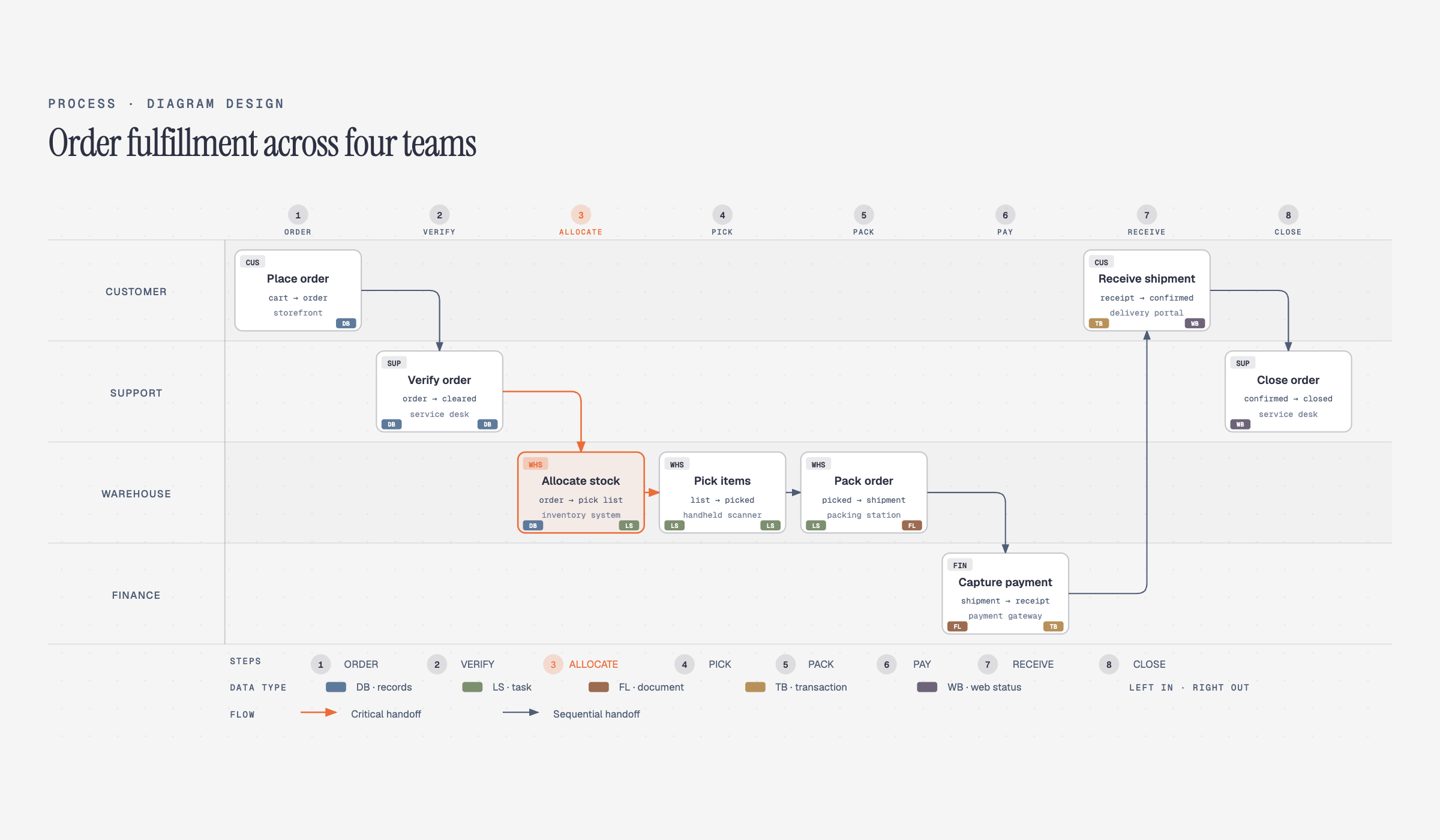

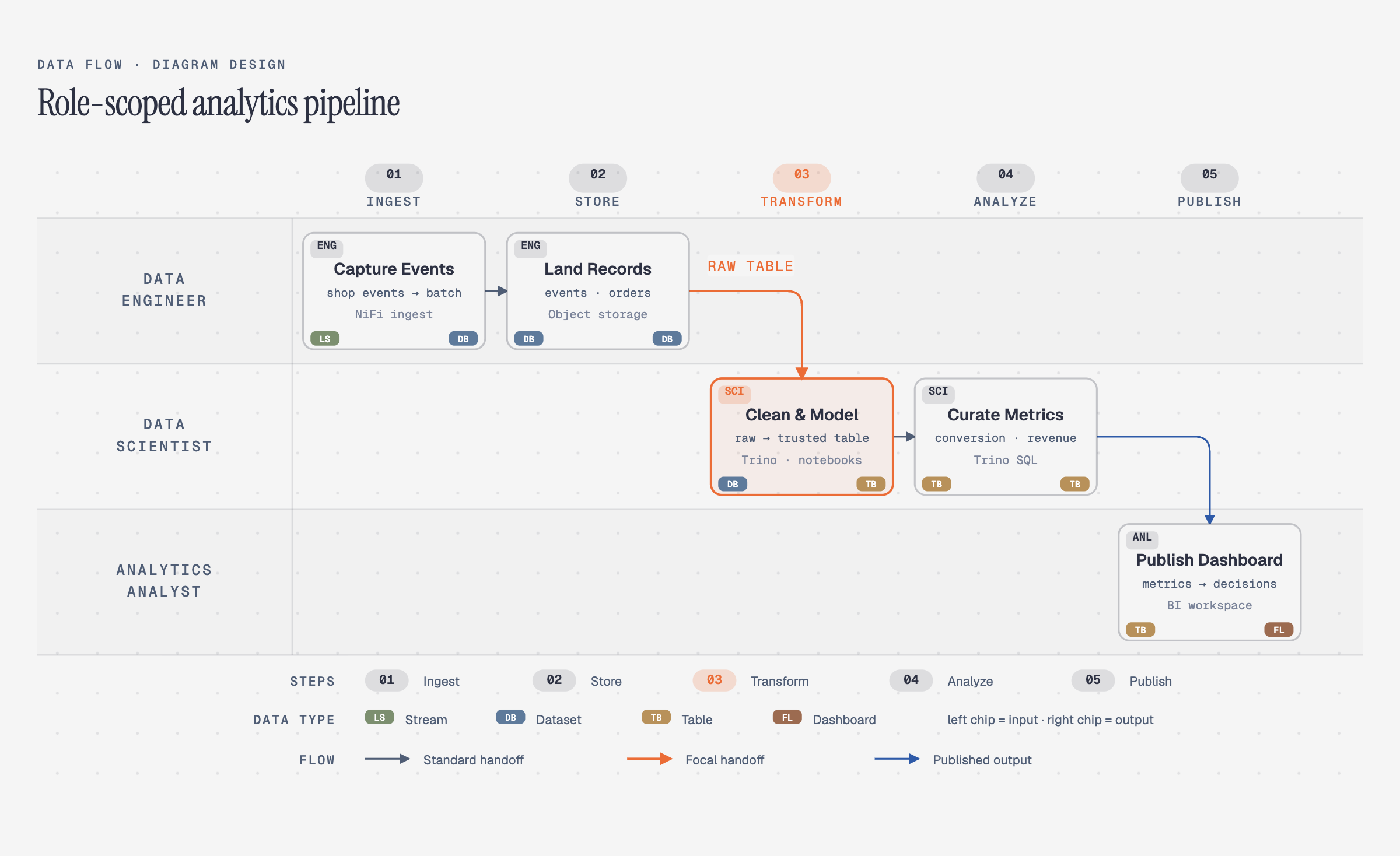

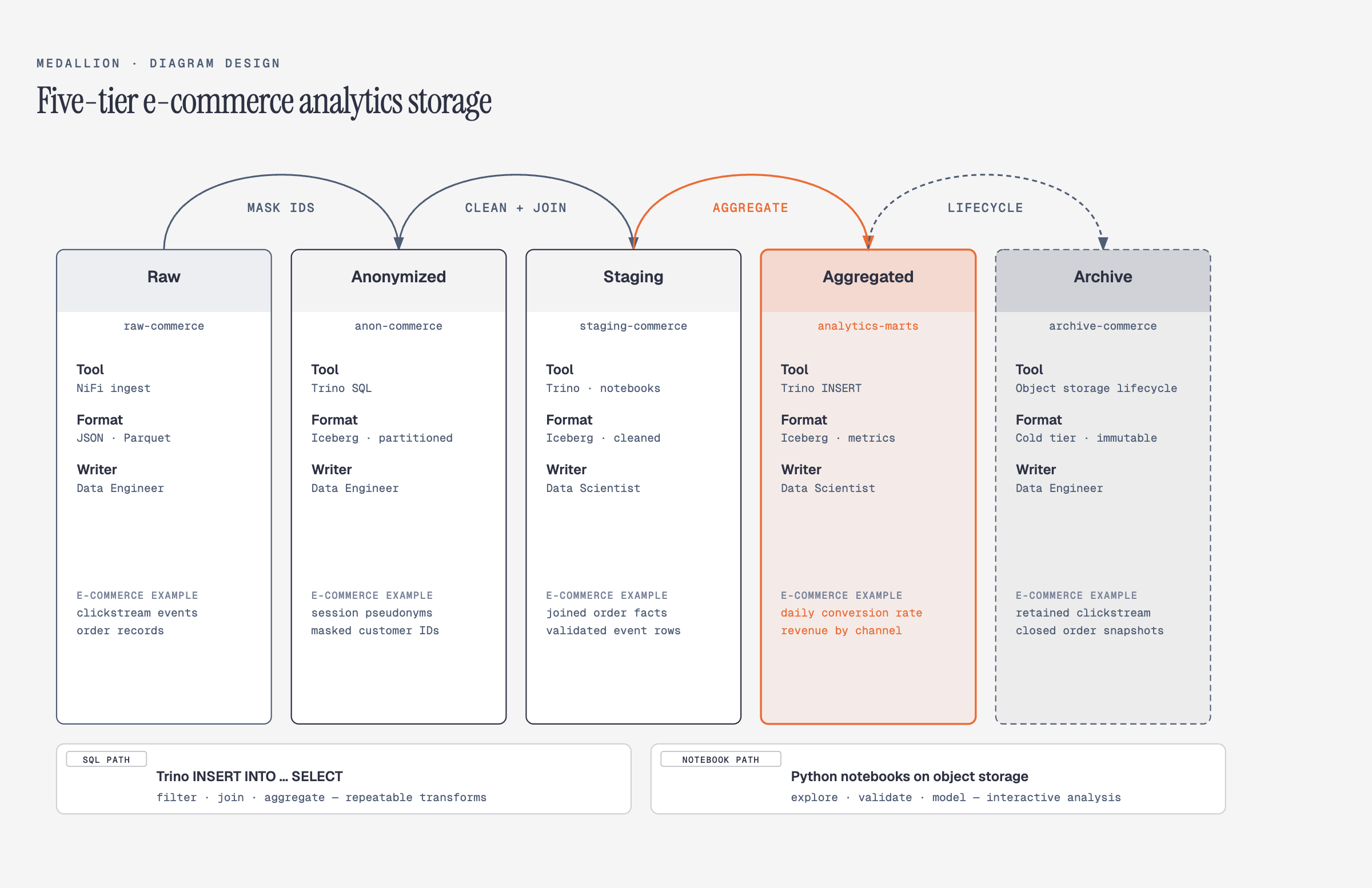

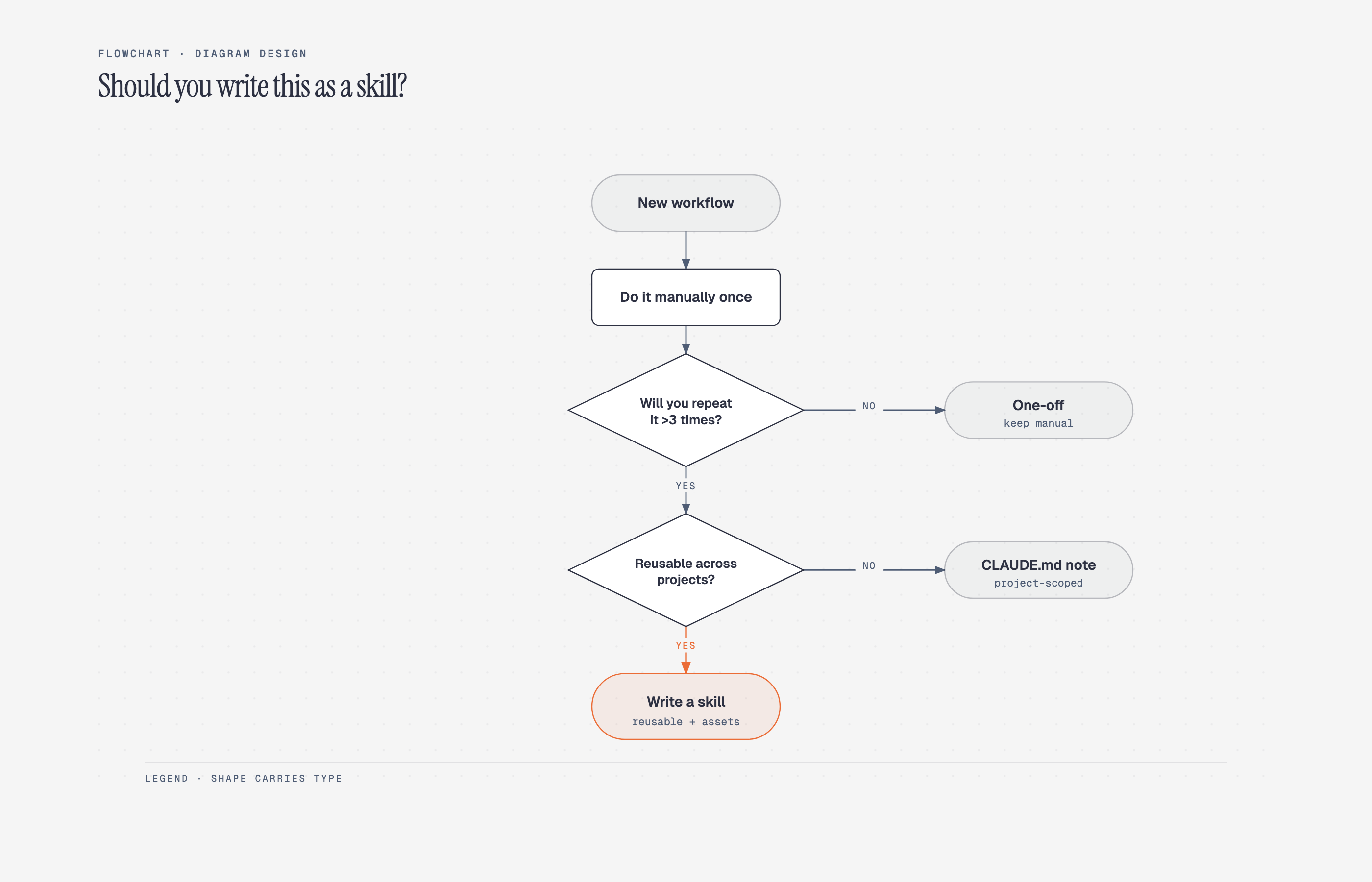

产品演示与界面预览
架构与设计系统
该仓库遵循文档优先的结构。核心技能定义位于 `skills/diagram-design/SKILL.md` 中，作为索引。27 种视觉类型中的每一种都有自己的参考文件，确保对行为和布局的精细控制。`skills/diagram-design/scripts/` 中的提取器脚本将 draw.io 和 Mermaid 源转换为结构化的中间表示（IR），以便于一致渲染。
通过在 GitHub Actions 中运行的一系列自动化门禁来强制执行验证。这些检查涵盖可访问的 SVG 契约、语义模式路由、皮肤一致性（颜色、字体、可访问性）以及外部格式导入路径的完整性。系统将 `SKILL.md` 文件大小限制在 40,000 字节以内，以保持性能。
实施与验证
- 从 GitHub 克隆仓库。
- 确保安装了 Python 3.10+ 以运行开发脚本。
- 运行 `python3 scripts/test-lint-a11y.py` 以验证可访问的 SVG 契约。
- 执行 `python3 scripts/lint-skin.py --all --baseline` 以检查颜色、字体和资产一致性。
- 使用 `python3 scripts/verify-drawio-import.py` 测试 draw.io 导入路径。
谁适合关注
适合关注
- 需要即时架构草图的 Claude Code 或 Pi 开发人员。
- 需要跨文档保持图表一致性的技术文档撰写者。
- 希望自动现代化遗留 draw.io 或 Mermaid 图表的团队。
可以先跳过
- 需要交互式、重度 JavaScript 图表的用户。
- 需要复杂的 3D 可视化或 CAD 级精度的团队。
- 无法使用支持的 AI 智能体（Claude、Codex、Pi）的组织。
风险与注意事项
由于其开源 MIT 许可证和自包含特性，该项目的采用风险较低。然而，对特定 AI 智能体的依赖以及缺乏版本化发布是需要考虑的次要因素。
- 根据宽松的 MIT 许可证分发，允许广泛的商业和个人使用。
- 输出为静态 HTML/SVG，确保在没有运行时依赖的情况下具有长期兼容性。
- 安全修复仅应用于 `main` 分支；较旧的提交不作为单独的维护渠道。
- 安全修复仅应用于 `main` 分支上的最新提交。
- 不发布版本化版本，意味着稳定性依赖于 `main` 分支的状态。
- 应通过 GitHub 私有漏洞报告功能报告漏洞。
- 该项目包括针对可访问 SVG 契约和外部资产验证的自动检查。
替代方案比较
| 方案 | 适用场景 | 代价 |
|---|---|---|
Mermaid.js | 用户更喜欢广泛采用的、基于 JavaScript 的文本转图表解决方案，且可直接集成到 Markdown 中。 | 开源 |
PlantUML | 团队需要一种成熟的工具，拥有庞大的图表类型和基于 Java 的处理能力。 | 开源 |
Draw.io (diagrams.net) | 需要手动编辑和拖放式图表绘制。 | 开源 / 免费 |
Excalidraw | 手绘风格图表和虚拟白板是首要考虑。 | 开源 |
这个趋势说明了什么
品牌一致性自动化
通过读取网站自动匹配品牌颜色和排版，允许在没有人工干预的情况下快速扩展视觉文档。
README 指出该技能“通过阅读您的网站在 60 秒内匹配您的品牌”。
遗留系统现代化
能够以选定的格式和细节级别重绘 draw.io 或 Mermaid 源，为升级旧文档资产提供了一条路径。
CONTRIBUTING.md 中的文档证实了存在用于 draw.io 和 Mermaid 源的提取器脚本。
RepoDaily 判断
Diagram Design 提供了一个通过 AI 智能体生成编辑级图表的专业、高质量解决方案，有效地弥合了以代码为中心的工具与专业设计输出之间的差距。强烈推荐给已经投资于 Claude 生态系统且需要静态、无障碍且语义丰富的可视化效果的团队。
